Lembaran Teras Buih Serat Karbon

Permukaan atas sampel ketebalan buih 3mm dan 4mm mempunyai sedikit lekapan dan tidak ada kerosakan yang dapat dilihat; Dengan peningkatan ketebalan sandwic, rintangan kesan lembaran teras busa serat karbon ini menjadi lebih baik, dan di bawah keadaan 5J, ketebalan sandwic buih 3mm dapat menahan kebanyakan kesan luaran.

Hantar pertanyaan

pengenalan produk

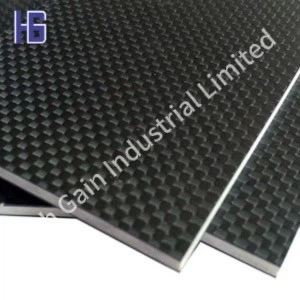

Lembaran Teras Buih Serat Karbon

01.

Penampilan dan kapasiti galas beban

Permukaan panel mempunyai garis yang jelas dan kemas, tiada garis rawak, permukaan licin, tidak ada kekotoran, bintik putih, calar, lubang, lubang pin, dan kecacatan lain yang kelihatan. Selepas beban yang diberi nilai 2158N (220kg) sama rata digunakan pada panel katil, ubah bentuk panel katil kurang daripada atau sama dengan 4mm. Beban yang sama digunakan untuk kawasan yang lebih kecil di tengah panel katil, dan tidak ada kecenderungan untuk ubah bentuk kekal. Apabila beban sehingga 8633 n (880kg) sama rata digunakan untuk keseluruhan panel, tidak ada tanda kerosakan pada struktur panel katil, dan prestasi struktur sangat stabil.

02.

Penentuan setara aluminium

Ketebalan keseluruhan panel sandwic busa serat karbon adalah 15mm, dan setara aluminium hanya 0. Prestasi transmisi sinar-X jauh lebih tinggi daripada produk serupa di rumah dan di luar negara.

01.

Kualiti pengimejan fotografi

Resolusi sistem X-ray menggunakan panel ini ialah 4. 0 1LP/mm, yang memenuhi keperluan resolusi pengimejan sistem peralatan perubatan untuk panel ini. Selepas filem X-ray diambil, filem itu diperiksa di bawah lampu pendarfluor khas. Tidak ada bayangan yang kelihatan ke mata kasar. Selepas pembesaran, tiada kekotoran dengan diameter lebih besar daripada 0.3mm didapati, yang memenuhi keperluan indeks fotografi yang relevan.

Kerosakan lembaran teras busa serat karbon ini selepas kesan dibahagikan kepada tiga mod

1. Ketebalan teras buih adalah nipis 2. 0 mm. Kerosakan pada kulit atas spesimen terutamanya ditunjukkan sebagai ubah bentuk lenturan yang jelas, kulit berpecah pada kepekatan tekanan, dan lubang sedikit dihasilkan. Serat dan matriks dibelenggu, dan kulit yang lebih rendah dan kulit atasnya benar -benar dihapuskan. Tiada kerosakan yang kelihatan secara visual pada kulit yang lebih rendah.

2. Ketebalan teras buih adalah sederhana pada 3. 0 mm. Jarak penimbal dari papan bahan komposit buih meningkat, kulit atas tidak mempunyai kerosakan yang kelihatan secara visual, retak matriks pada kepekatan tekanan, serat, dan matriks dibelenggu, kulit yang lebih rendah dan kulit atas sebahagiannya dihapuskan, dan tidak ada kerosakan yang dapat dilihat secara jelas pada kulit yang lebih rendah.

3. Teras buih ialah 4. 0 mm tebal, papan bahan komposit buih mempunyai jarak penampan yang panjang, kulit atas tidak mempunyai kerosakan yang kelihatan, retak matriks pada titik kepekatan tekanan, serat dan matriks debonded, dan kulit yang lebih rendah tidak mempunyai kerosakan yang boleh dilihat. Di bawah 5J Energy, sampel ketebalan buih 2mm tidak dapat menahan tenaga 5J dan penyingkiran berlaku.

Kelebihan praktikal

1. Penampilan dan kapasiti galas:

2. Penentuan setara aluminium:

Ketebalan keseluruhan panel sandwic busa serat karbon adalah 15mm, dan setara aluminium hanya 0. Prestasi transmisi sinar-X jauh lebih tinggi daripada produk serupa di rumah dan di luar negara.

3. Kualiti pengimejan fotografi:

Resolusi sistem X-ray panel ialah 4. 0 1LP/mm, yang memenuhi keperluan resolusi pengimejan sistem peralatan perubatan/rawatan untuk panel. Selepas filem X-ray diambil, filem itu diperiksa di bawah lampu pendarfluor khas, dan tidak ada bayang-bayang yang dapat dilihat dengan mata kasar. Selepas pembesaran, tiada kekotoran dengan diameter lebih besar daripada 0.3mm didapati, yang memenuhi keperluan indeks fotografi yang relevan.

Panel Sandwic Foam terdiri daripada lapisan berikut

· Mantel gel permukaan berkilat tinggi

· 2/2 Twill 3K Kain Serat Karbon

· Satu lapisan kain serat kaca bebas alkali

· Teras buih tebal 5mm

· Satu lapisan kain serat kaca bebas alkali

· Mantel gel permukaan berkilat tinggi

· Ketebalan Jumlah 5.85mm (+/-0. 2mm); kira -kira 2.71kg/㎡.

Spesifikasi Umum Lembaran Teras Buih Serat Karbon

Modulus tegangan pada 0/90 darjah	6610	GPA
Modulus tegangan pada 45 darjah	2060	GPA
Kekuatan tegangan pada 0/90 darjah	71.4	MPA
Kekuatan tegangan pada 45 darjah	36.7	MPA
Pemanjangan pada rehat pada 0/90 darjah	2.64	%
Pemanjangan pada rehat pada 45 darjah	24.2	%
Modulus Young di 0/90	9.52	GPA
Kekuatan mampatan	1.33	MPA
Modulus mampatan	72.5	GPA
Kekuatan mutlak teras	1.09	MPA
Modulus ricih teras	27.75	MPA
Ketumpatan	2.71	MPA
Kekonduksian terma teras pada suhu bilik	0.033	kg/m3
Penyerapan air maksimum	37.5	W/m·K
