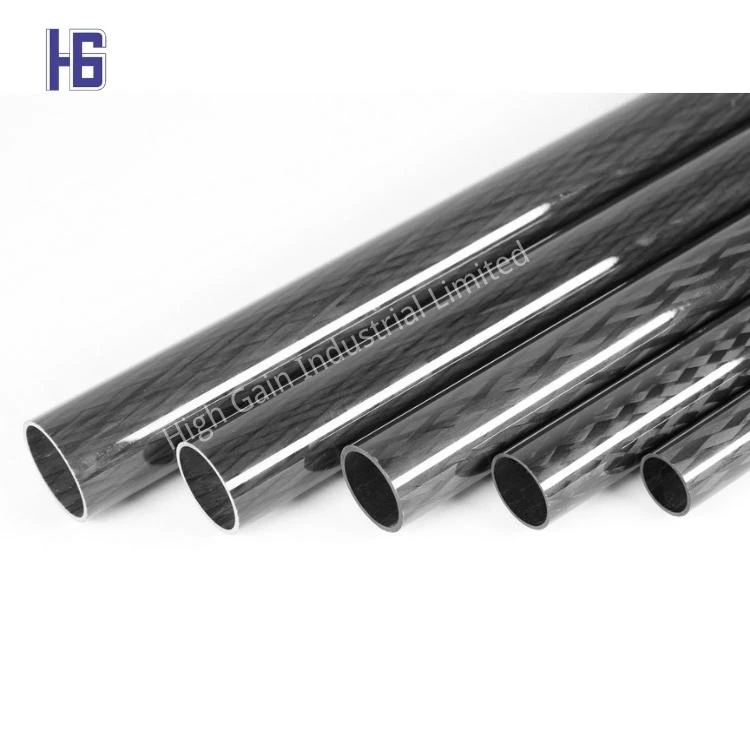

Tiub Serat Karbon

Tiub gentian karbon ialah produk gentian karbon asas dan harian dalam komposit gentian karbon. Pada masa ini, kebanyakannya dihasilkan melalui proses rolling. Acuan yang berbeza menghasilkan paip dengan spesifikasi yang berbeza. Kini paip gentian karbon digunakan secara meluas dalam UAV, kurungan, aci, bahagian galas beban, peralatan sukan dan bahagian lain.
Hantar pertanyaan
pengenalan produk

product-900-350

Tiub gentian karbon ialah produk gentian karbon asas dan harian dalam komposit gentian karbon. Pada masa ini, kebanyakannya dihasilkan melalui proses rolling. Acuan yang berbeza menghasilkan paip dengan spesifikasi yang berbeza. Kini paip gentian karbon digunakan secara meluas dalam UAV, kurungan, aci, bahagian galas beban, peralatan sukan dan bahagian lain.

product-900-350

Informasi produk:



Bahan: Gentian karbon

Kaedah pengeluaran: penggulungan pita / penggulungan filamen / pultrusion / pengacuan mampatan

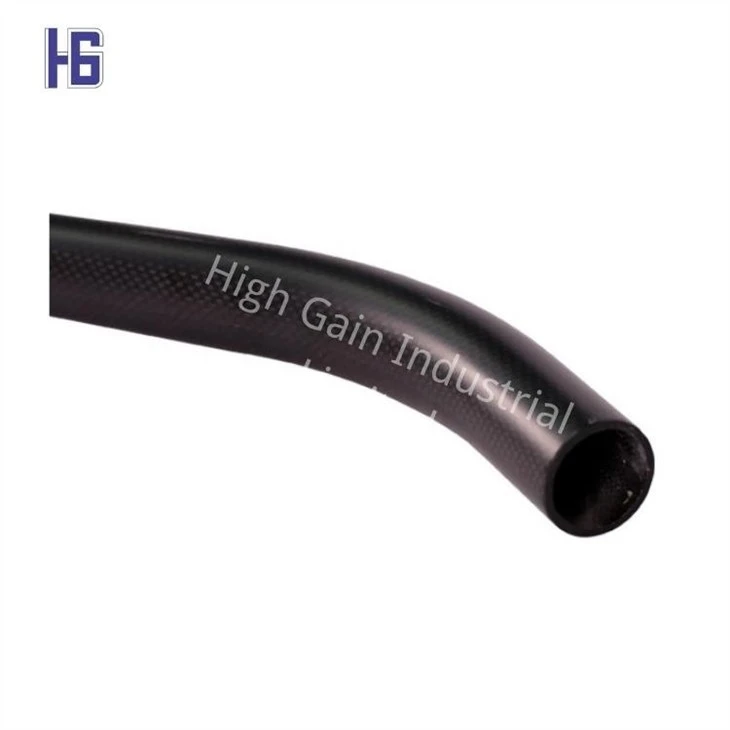

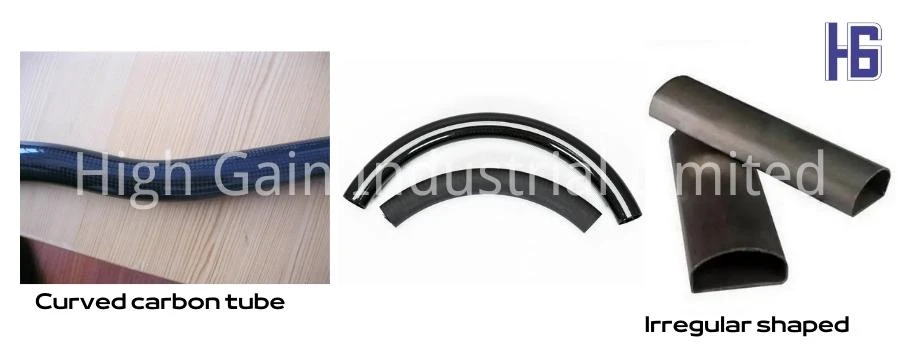

Saiz: rujuk carta di bawah atau disesuaikan, bentuk tidak teratur boleh dihasilkan

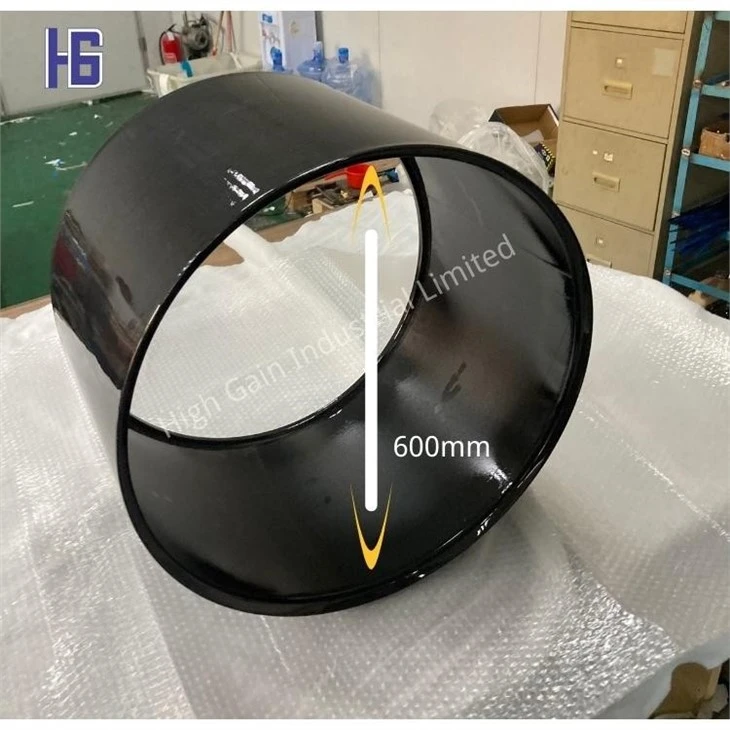

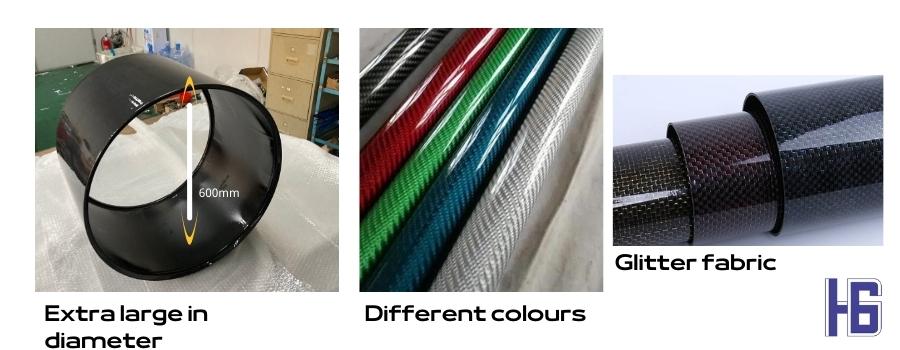

Boleh menghasilkan tiub dan paip dengan diameter melebihi 600mm

permukaan:

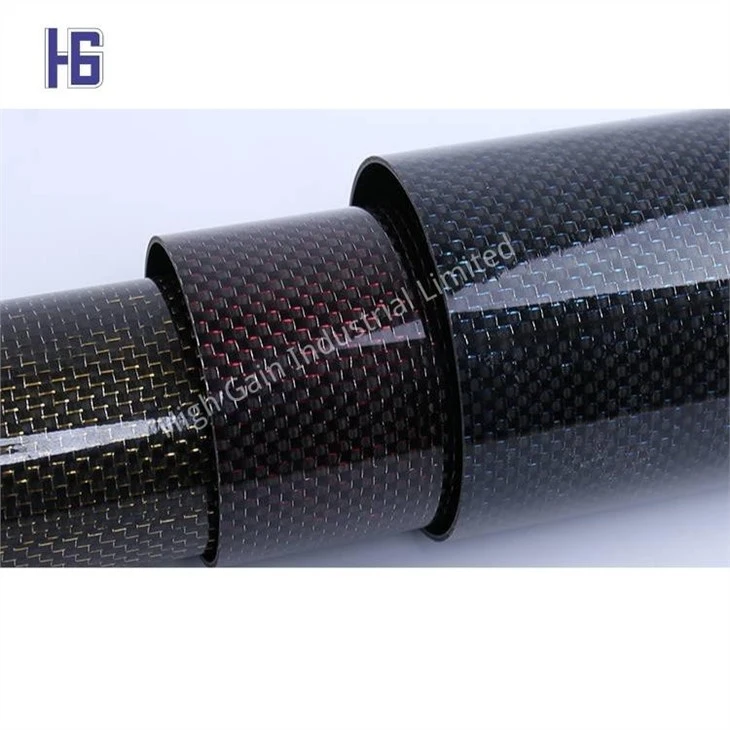

Corak biasa/kerapar 3K dengan cat matte atau berkilat disembur

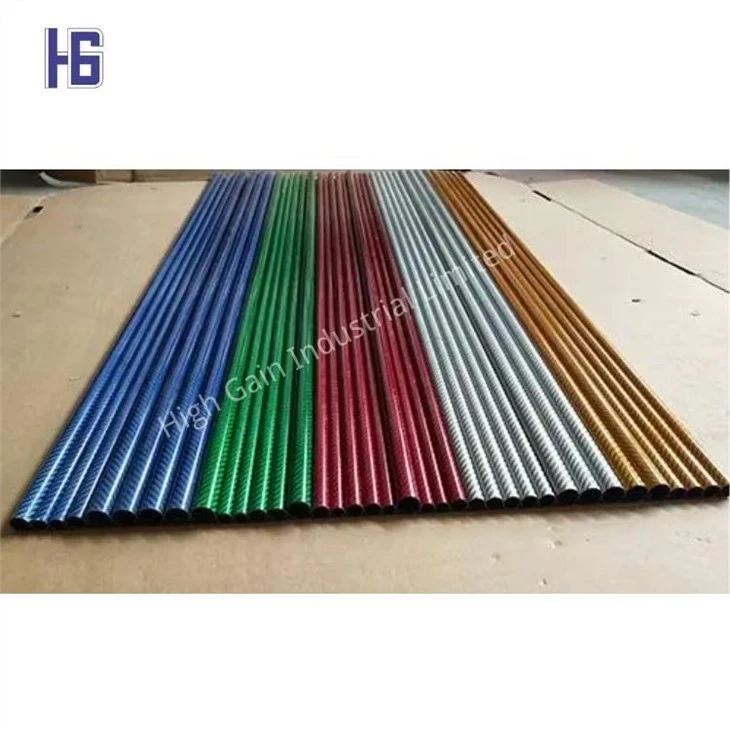

Permukaan semburan berwarna metalik

Permukaan lain atas permintaan

product-900-350





Kelebihan tiub gentian karbon



1. Ketumpatan: Seperti bahan lain, ketumpatan tiub gentian karbon dipengaruhi terutamanya oleh bahan konstituen, jadi ketumpatan tiub gentian karbon ditentukan terutamanya oleh ketumpatan gentian karbonnya. Ketumpatan paip gentian karbon biasa adalah kira-kira 1.7g/cm3, manakala paip keluli biasa ialah 7.8g/cm3. Nisbah ketumpatan kedua-duanya ialah 1:4. Nisbah berat paip gentian karbon dan paip keluli dengan kekuatan yang sama ialah 1:43. Atas premis kekuatan yang sama, ketumpatan dan berat tiub gentian karbon jauh lebih rendah daripada tiub keluli.

2. Kekuatan dan modulus ricih lenturan: Analisis modulus ricih lenturan tiub gentian karbon adalah kompleks, kerana apabila tiub gentian karbon itu sendiri tertakluk kepada lenturan melintang, dinding tiub akan menanggung tegasan ricih menegak, yang boleh diuraikan menjadi dua. tegasan ricih. Melalui ujian, modulus ricih lenturan teori ialah 8.63GPa, dan nilai yang diukur ialah 8.46GPa, yang dalam persetujuan yang baik.

Apabila tiub gentian karbon dibengkokkan dan diricih, tegasan ricihnya adalah sangat kompleks, termasuk bukan sahaja tegasan ricih tangen di sepanjang dinding tiub, tetapi juga tegasan ricih interlaminar berserenjang dengan dinding tiub. Secara teorinya, kekuatan ricih tiub gentian karbon ini ialah 112 MPa, dan nilai diukur sebenar ialah 103 MPa, yang juga hampir dengan nilai teori.

3. Kekuatan tegangan dan modulus: modulus tegangan boleh menguji daya tegangan maksimum yang boleh ditahan oleh gentian. Unitnya ialah psi, menunjukkan berapa paun daya tegangan boleh bertahan bagi setiap inci persegi kawasan. Gentian karbon dengan modulus tegangan lebih rendah daripada 34.8 juta psi akan diklasifikasikan sebagai gentian karbon modulus rendah. Lain-lain termasuk modulus standard, modulus pertengahan, modulus tinggi dan modulus ultra-tinggi. Modulus keanjalan tegangan gentian karbon modulus ultra tinggi ialah 72.5 juta hingga 145 juta psi (500 juta hingga 1 bilion kpa). Sebagai perbandingan, modulus tegangan keluli adalah kira-kira 29 juta psi (200 juta kpa). Modulus elastik gentian karbon adalah kira-kira 10 kali lebih kuat daripada keluli, dan berat keluli adalah 5 kali lebih banyak daripada gentian karbon. Di samping itu, rintangan keletihan gentian karbon adalah lebih tinggi daripada logam lain. Jika ia digabungkan dengan resin, ia akan menjadi salah satu bahan yang paling tahan kakisan.

4. Kelebihan lain: Sebagai tambahan kepada kelebihan luar biasa berat ringan dan kekuatan tinggi, perbezaan terbesar antara gentian karbon dan bahan logam ialah gentian karbon ialah bahan bukan logam dengan aktiviti elektrokimia yang rendah, rintangan kakisan yang sangat baik dan rintangan penuaan, dan boleh memanjangkan hayat perkhidmatan tiub gentian karbon. Bahan gentian karbon mempunyai suhu kerja yang tinggi, penggunaan selamat, dan pekali pengembangan haba yang kecil, yang pada asasnya tidak akan berubah bentuk dengan perubahan suhu kerja untuk memastikan kestabilan dimensi.

product-900-350

product-900-350

Tiub Bulat Gentian Karbon (1m)

OD (mm)

*

ID (mm)

*

L (mm)

1.8

*

1

*

1000

2

*

1

*

1000

2.5

*

1.7

*

1000

3

*

2

*

1000

3

*

1.7

*

1000

3

*

1.5

*

1000

3

*

1.2

*

1000

3

*

1

*

1000

4

*

2.5

*

1000

3.5

*

2

*

1000

3.5

*

1.7

*

1000

4

*

3

*

1000

4

*

2.5

*

1000

4

*

2

*

1000

4

*

1.5

*

1000

4.5

*

3.5

*

1000

4.5

*

3

*

1000

4.5

*

2.5

*

1000

4.5

*

2

*

1000

4.7

*

3.7

*

1000

4.7

*

3.4

*

1000

4.7

*

3.2

*

1000

4.7

*

3

*

1000

4.7

*

2.8

*

1000

5

*

4

*

1000

5

*

3.5

*

1000

5

*

3

*

1000

5

*

2.5

*

1000

5

*

2

*

1000

5.5

*

4.2

*

1000

5.5

*

4

*

1000

5.5

*

3.5

*

1000

5.5

*

3.2

*

1000

5.5

*

3

*

1000

5.8

*

4.5

*

1000

5.8

*

4.2

*

1000

5.8

*

4

*

1000

6

*

5

*

1000

6

*

4.5

*

1000

6

*

4

*

1000

6

*

3.5

*

1000

6

*

3

*

1000

6.5

*

5

*

1000

7

*

6

*

1000

7

*

5.5

*

1000

7

*

5

*

1000

7

*

4

*

1000

8

*

7

*

1000

8

*

6.5

*

1000

8

*

6

*

1000

8

*

5.5

*

1000

8

*

5

*

1000

8

*

4

*

1000

8

*

3

*

1000

8.5

*

7.5

*

1000

8.5

*

6.5

*

1000

9

*

8

*

1000

9

*

7

*

1000

9.5

*

8.1

*

1000

9.5

*

7.5

*

1000

10

*

9

*

1000

10

*

8.5

*

1000

10

*

8

*

1000

10

*

7.5

*

1000

10

*

7

*

1000

10

*

6

*

1000

10

*

5

*

1000

10

*

4

*

1000

11.1

*

9

*

1000

11.1

*

8.7

*

1000

12

*

10

*

1000

12

*

8

*

1000

12.5

*

10

*

1000

12.7

*

10

*

1000

14

*

12

*

1000

14

*

10

*

1000

16

*

14

*

1000

16

*

12

*

1000

19

*

16

*

1000

20

*

14

*

1000

20

*

16

*

1000

22

*

18

*

1000

22

*

16

*

1000

25

*

19

*

1000



Tiub Segi Empat Gentian Karbon ( Segi empat di luar & bulat di dalam) (1m)

OD (mm)

*

ID (mm)

*

L (mm)

1.4mm×1.4mm×0.8mm(Bulat dalam)

*

1000

1.7mm×1.7mm×1mm(Bulat dalam)

*

1000

2.0mm×2.0mm×1mm(Bulat dalam)

*

1000

2.5mm×2.5mm×1.5mm(Bulat dalam)

*

1000

3mm×3mm×2mm(Bulat dalam)

*

1000

3.5mm×3.5mm×2.4mm(Bulat dalam)

*

1000

4mm×4mm×2.5mm(Bulat dalam)

*

1000

4mm×4mm×3mm(Bulat dalam)

*

1000

5mmX5mm×4mm(Bulat dalam)

*

1000

6mm×6mm×4.15mm(Bulat dalam)

*

1000

6mm×6mm×5mm(Bulat dalam)

*

1000

7mm×7mm×5.5mm(Bulat dalam)

*

1000

8mm×8mm×6.5mm(Bulat dalam)

*

1000

8mm×8mm×6.5mm(Bulat dalam)

*

1000

8mm×8mm×6mm(Bulat dalam)

*

1000

10mm×10mm×8.5mm(Bulat dalam)

*

1000

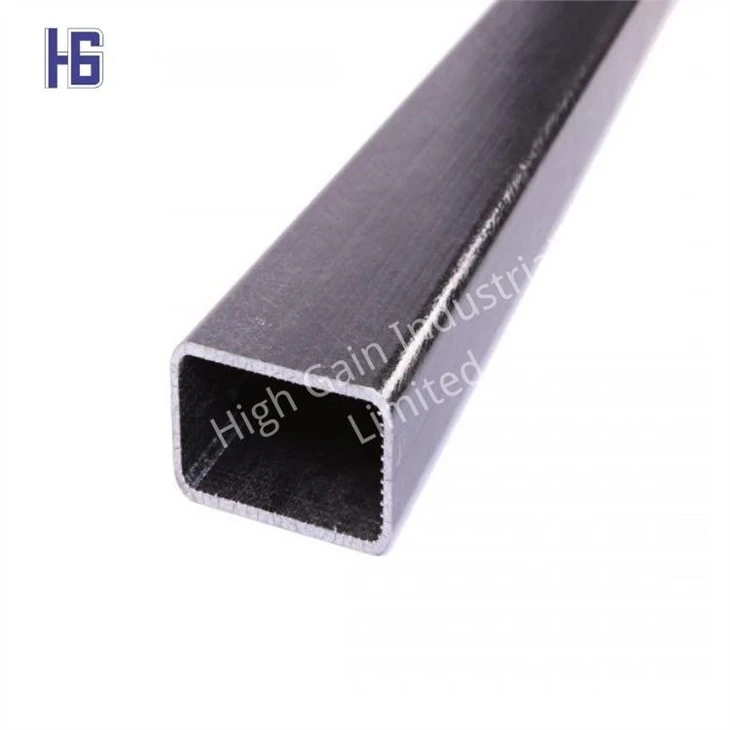

Karbon Fiber Square Tiub ( Sqaure untuk kedua-dua luar & dalam) (1m)

OD (mm)

*

ID (mm)

*

L (mm)

3mm×3mm×2mm(Petak dalam)

*

1000

4mm×4mm×3mm(Petak dalam)

*

1000

5mm×5mm×4mm(Petak dalam)

*

1000

6mm×6mm×5mm(Petak dalam)

*

1000

8mm×8mm×7mm(Petak dalam)

*

1000

10mm×10mm×8.5mm(Petak dalam)

*

1000
